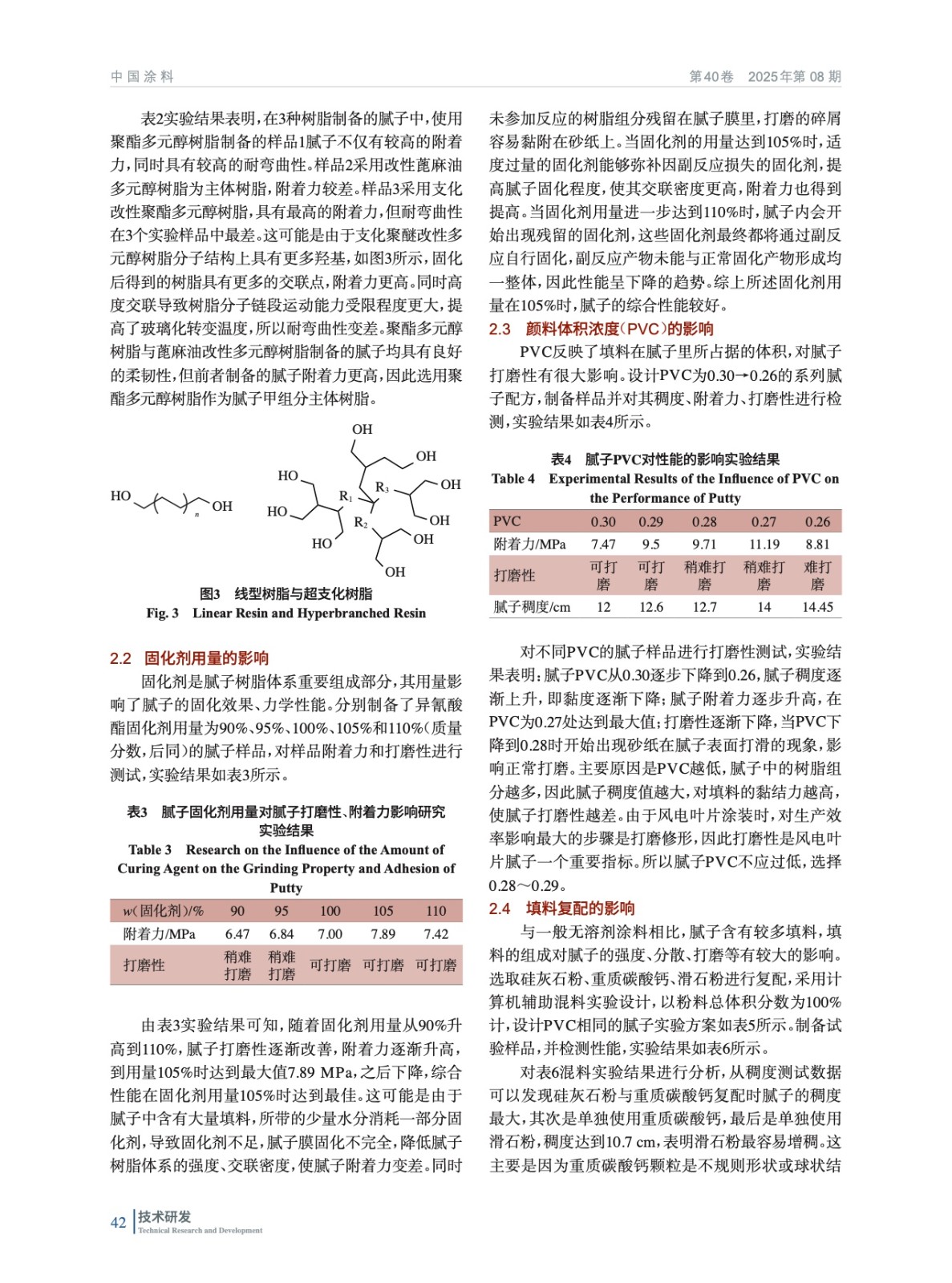

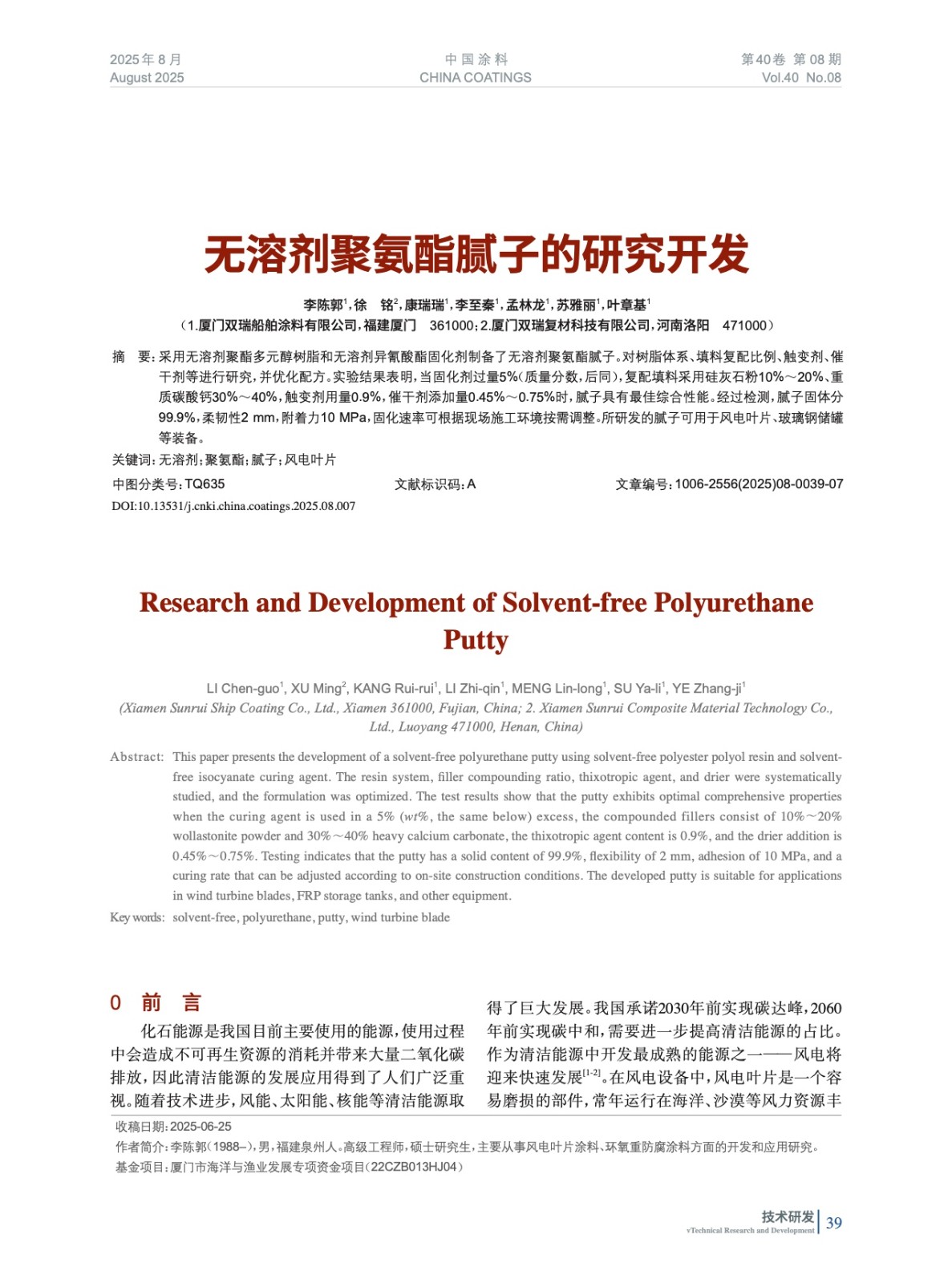

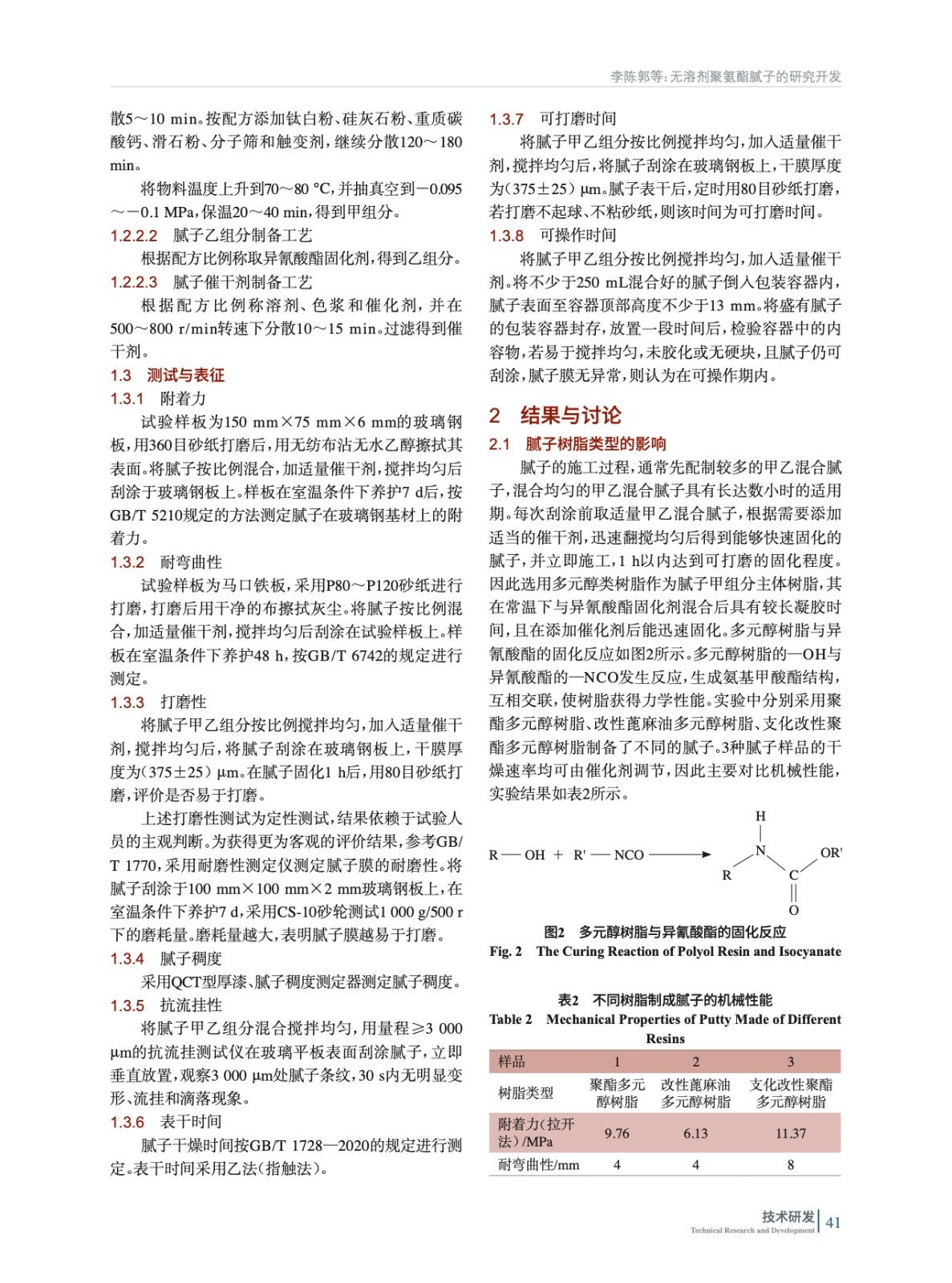

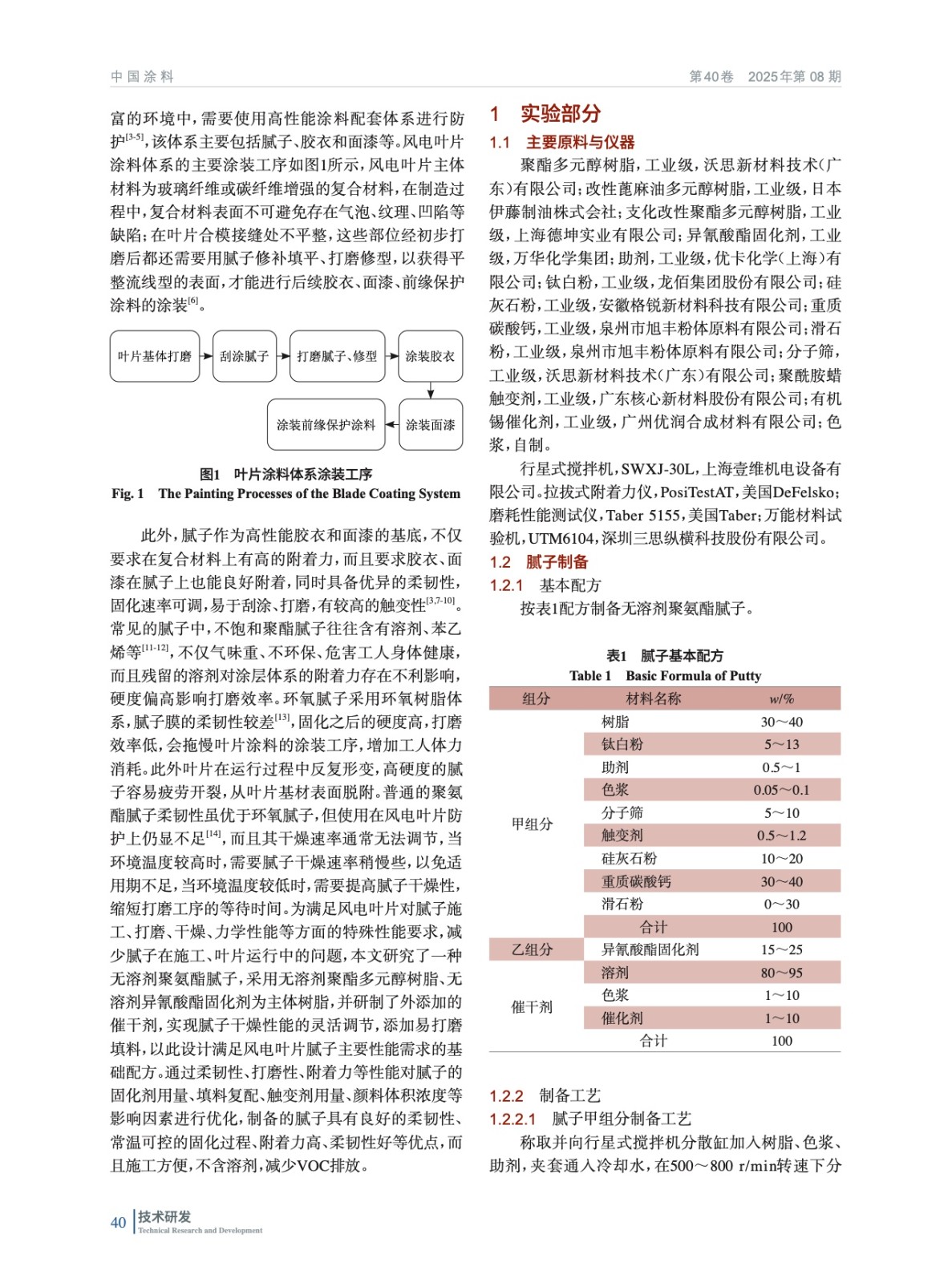

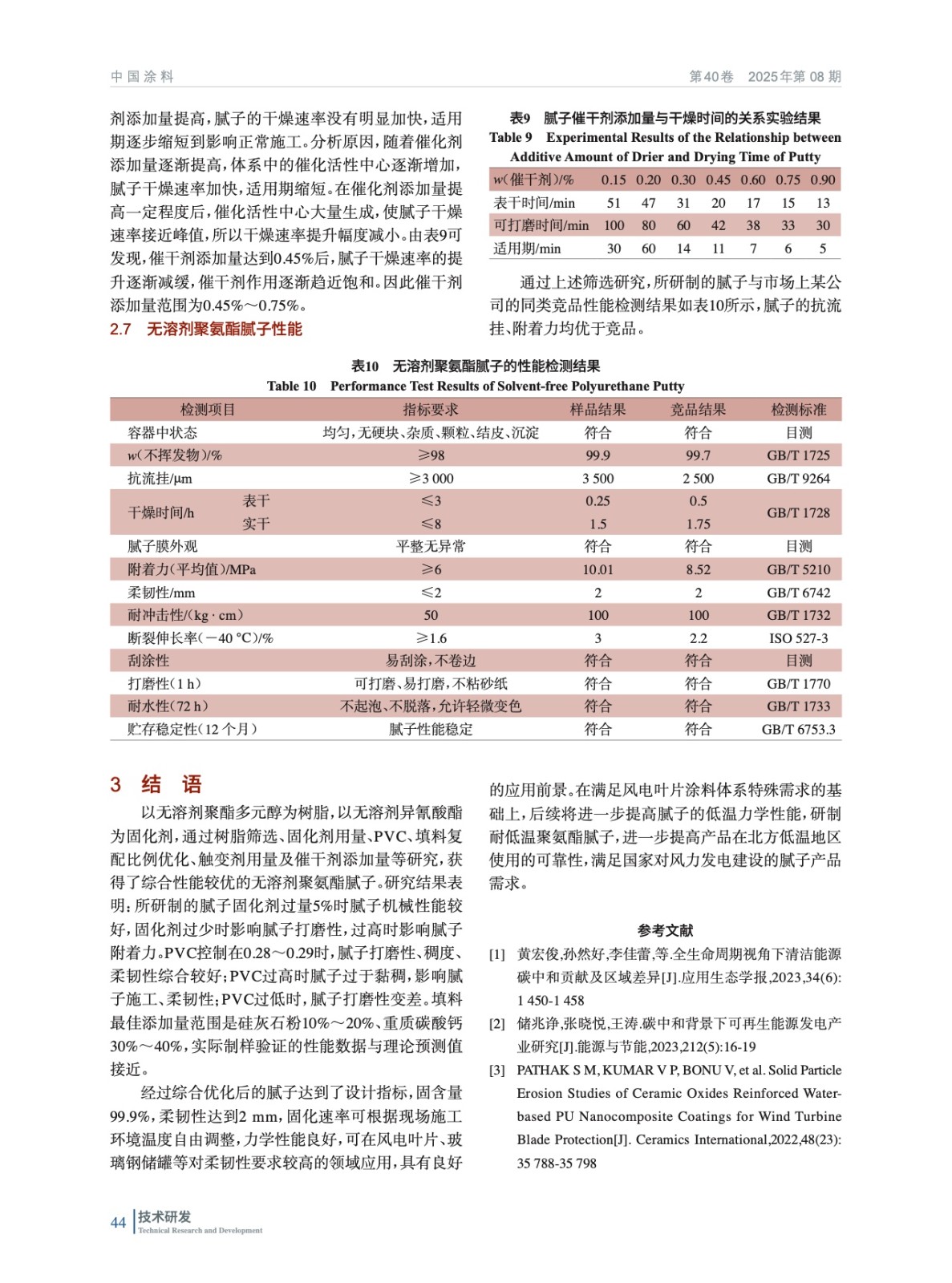

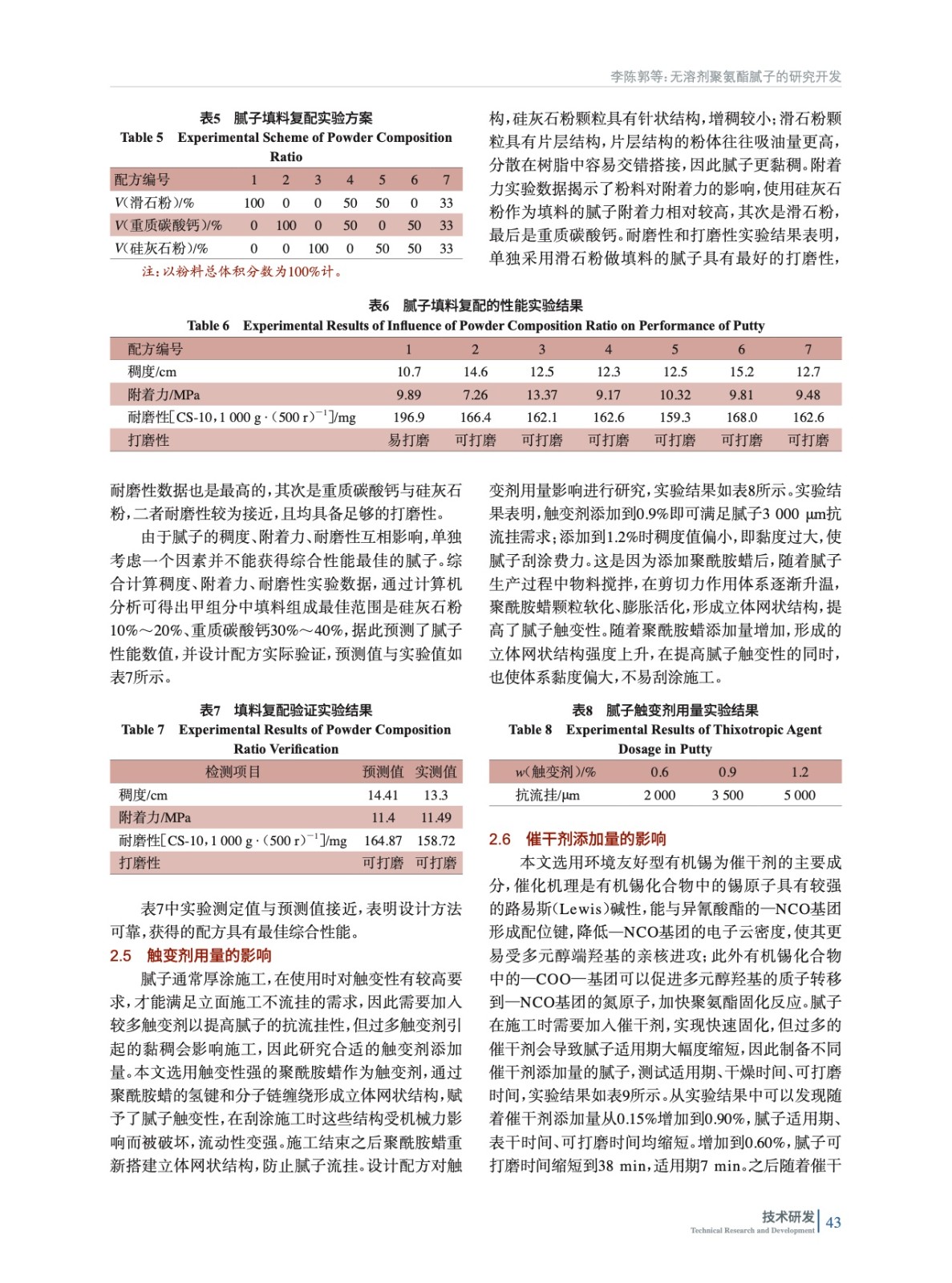

摘要：采用無溶劑聚酯多元醇樹脂和無溶劑異氰酸酯固化劑制備了無溶劑聚氨酯膩?zhàn)印渲w系、填料復(fù)配比例、觸變劑、催干劑等進(jìn)行研究，并優(yōu)化配方。實(shí)驗(yàn)結(jié)果表明，當(dāng)固化劑過量5%（質(zhì)量分?jǐn)?shù)，后同），復(fù)配填料采用硅灰石粉10%～20%、重質(zhì)碳酸鈣30%～40%，觸變劑用量0.9%，催干劑添加量0.45%～0.75%時(shí)，膩?zhàn)泳哂凶罴丫C合性能。經(jīng)過檢測，膩?zhàn)庸腆w分99.9%，柔韌性2 mm，附著力10 MPa，固化速率可根據(jù)現(xiàn)場施工環(huán)境按需調(diào)整。所研發(fā)的膩?zhàn)涌捎糜陲L(fēng)電葉片、玻璃鋼儲罐等裝備。
