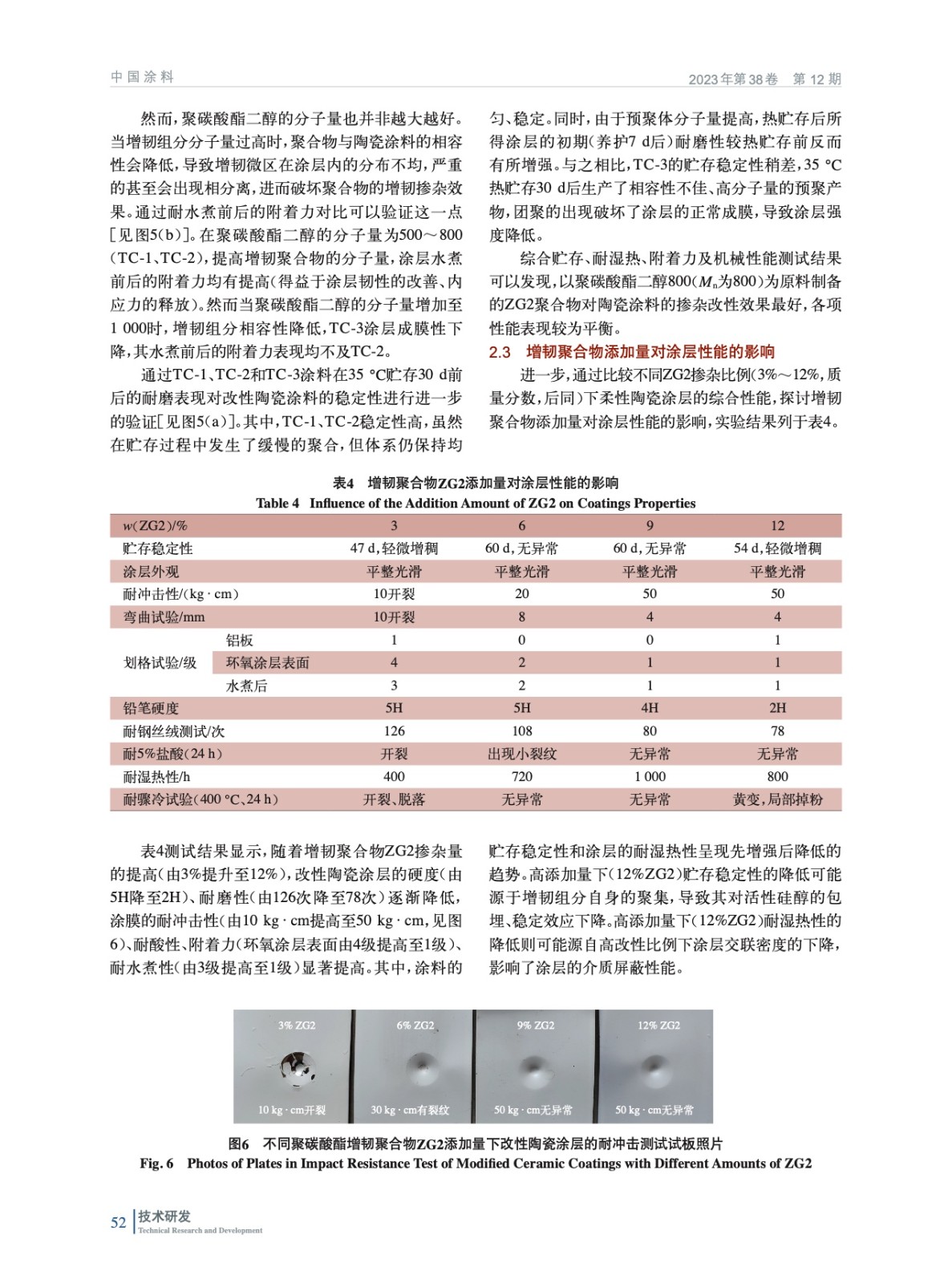

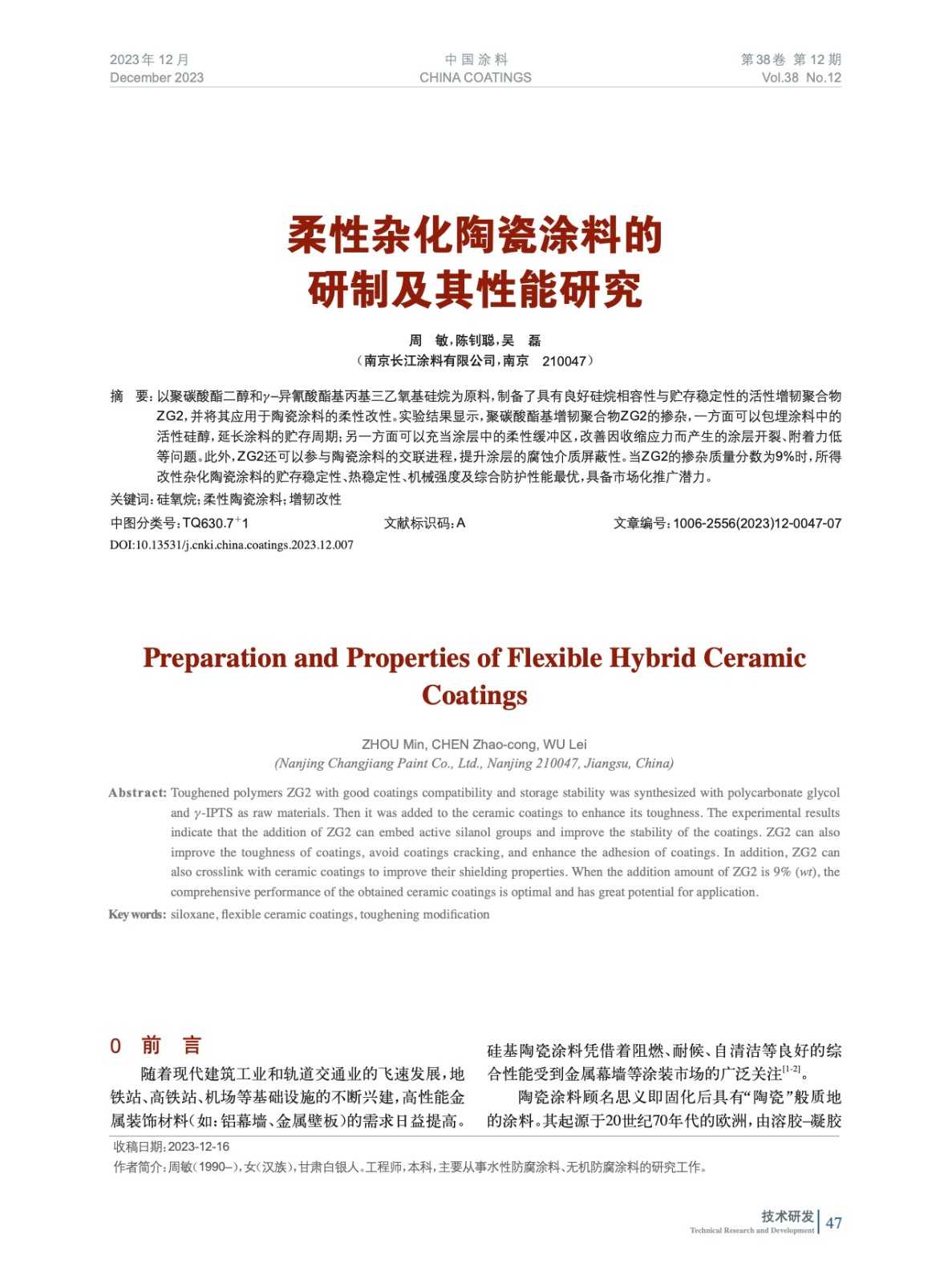

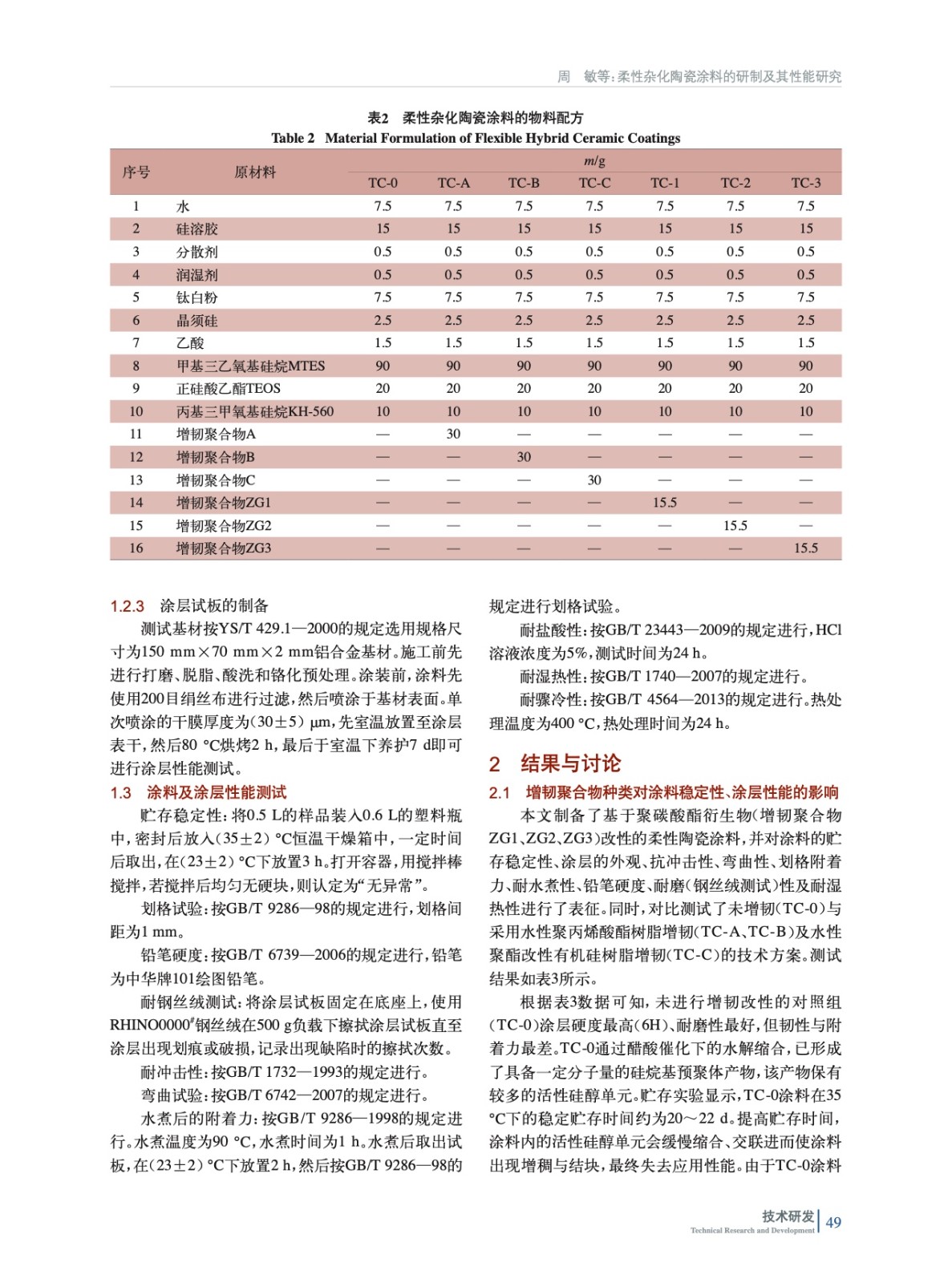

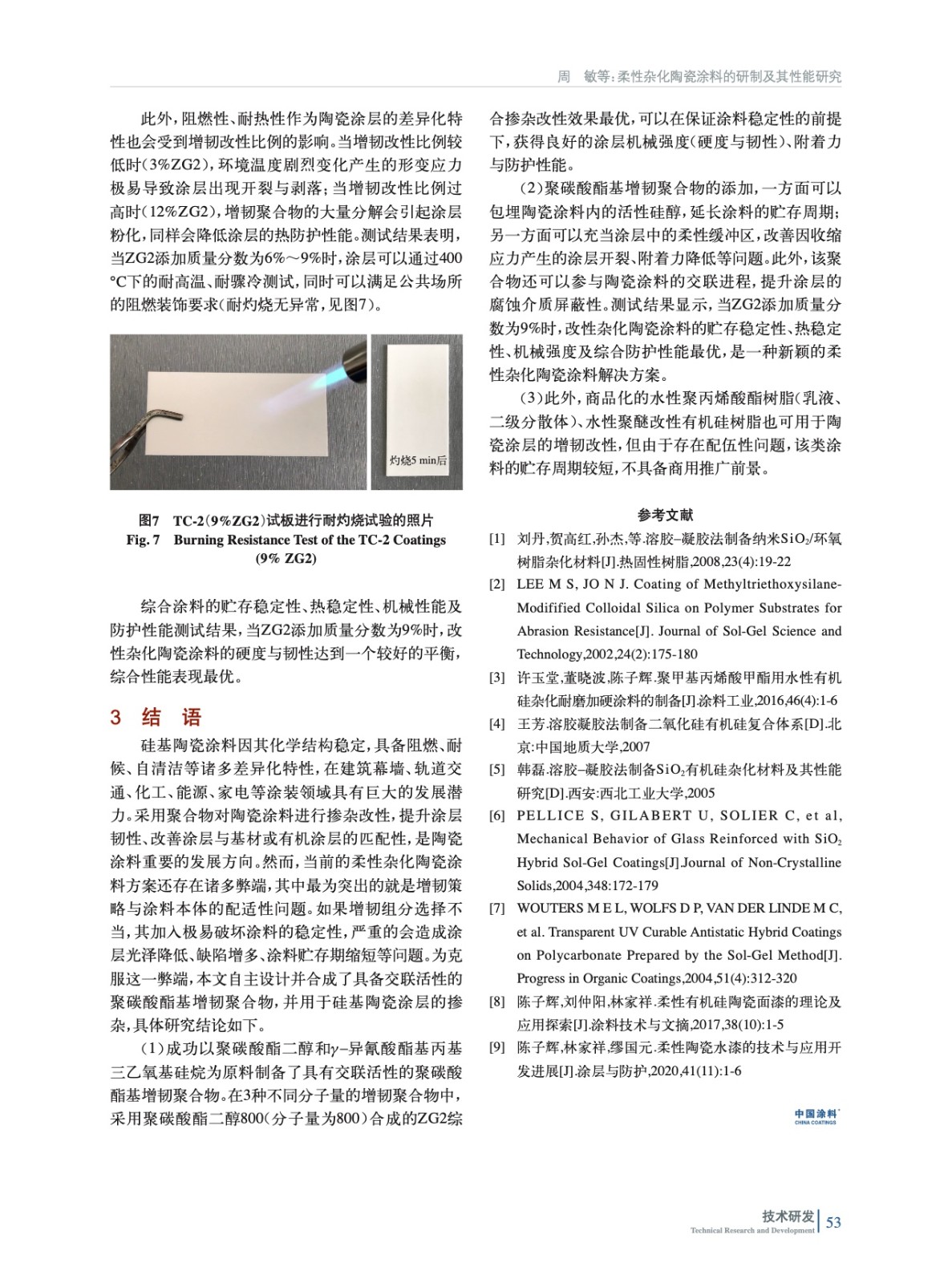

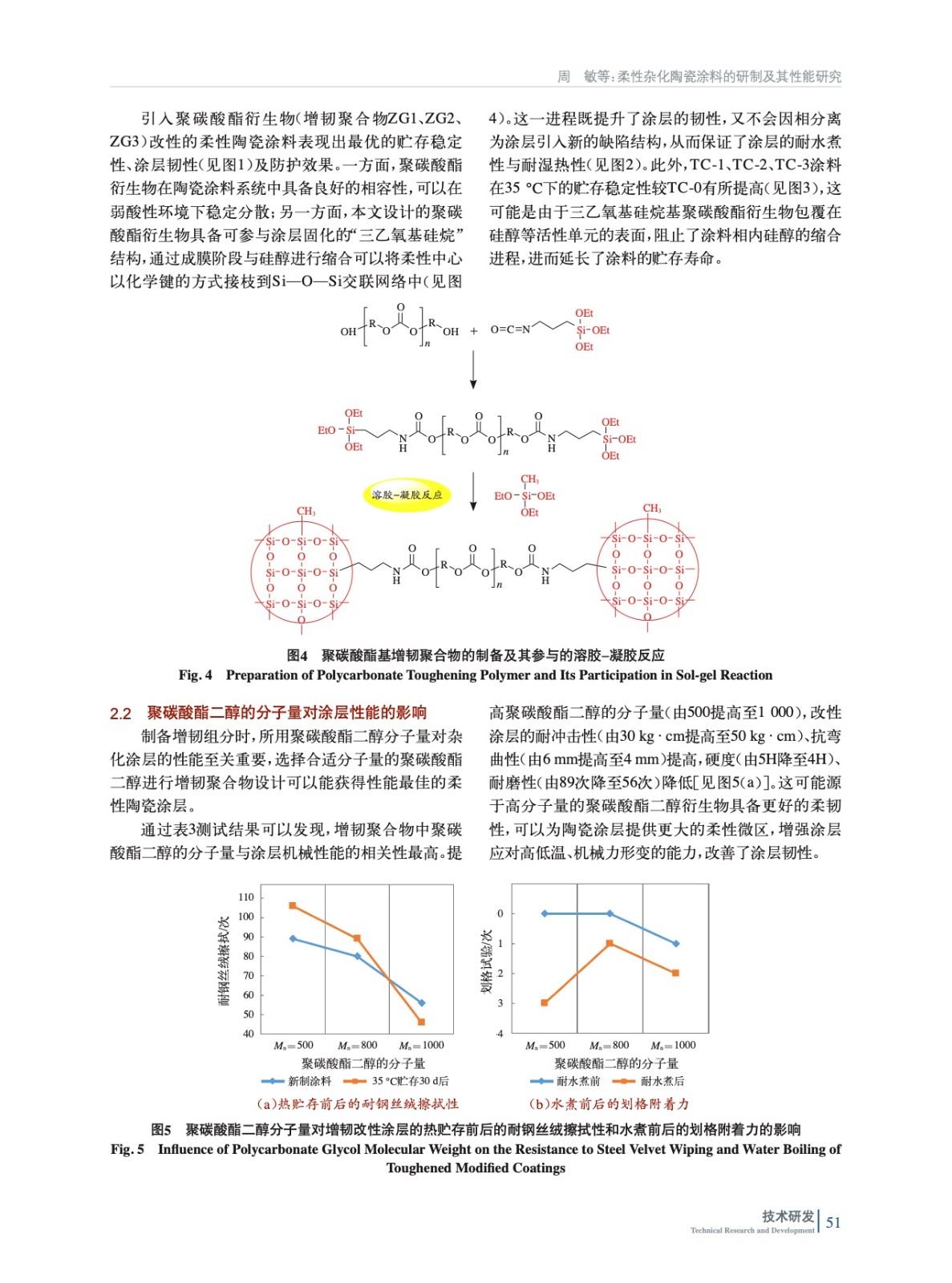

摘要：以聚碳酸酯二醇和γ–異氰酸酯基丙基三乙氧基硅烷為原料，制備了具有良好硅烷相容性與貯存穩(wěn)定性的活性增韌聚合物ZG2，并將其應(yīng)用于陶瓷涂料的柔性改性。實(shí)驗(yàn)結(jié)果顯示，聚碳酸酯基增韌聚合物ZG2的摻雜，一方面可以包埋涂料中的活性硅醇，延長(zhǎng)涂料的貯存周期；另一方面可以充當(dāng)涂層中的柔性緩沖區(qū)，改善因收縮應(yīng)力而產(chǎn)生的涂層開(kāi)裂、附著力低等問(wèn)題。此外，ZG2還可以參與陶瓷涂料的交聯(lián)進(jìn)程，提升涂層的腐蝕介質(zhì)屏蔽性。當(dāng)ZG2的摻雜質(zhì)量分?jǐn)?shù)為9%時(shí)，所得改性雜化陶瓷涂料的貯存穩(wěn)定性、熱穩(wěn)定性、機(jī)械強(qiáng)度及綜合防護(hù)性能最優(yōu)，具備市場(chǎng)化推廣潛力。
