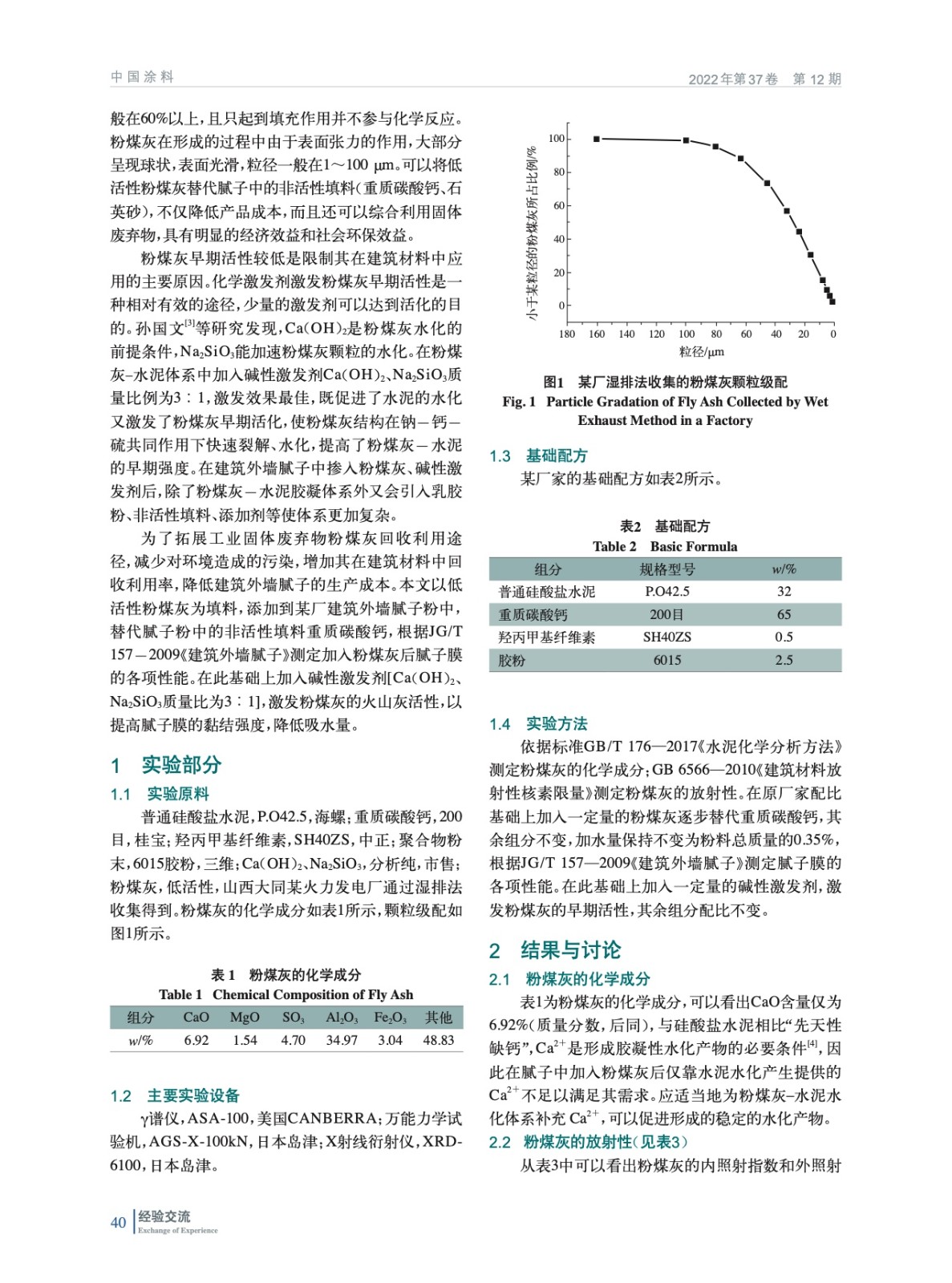

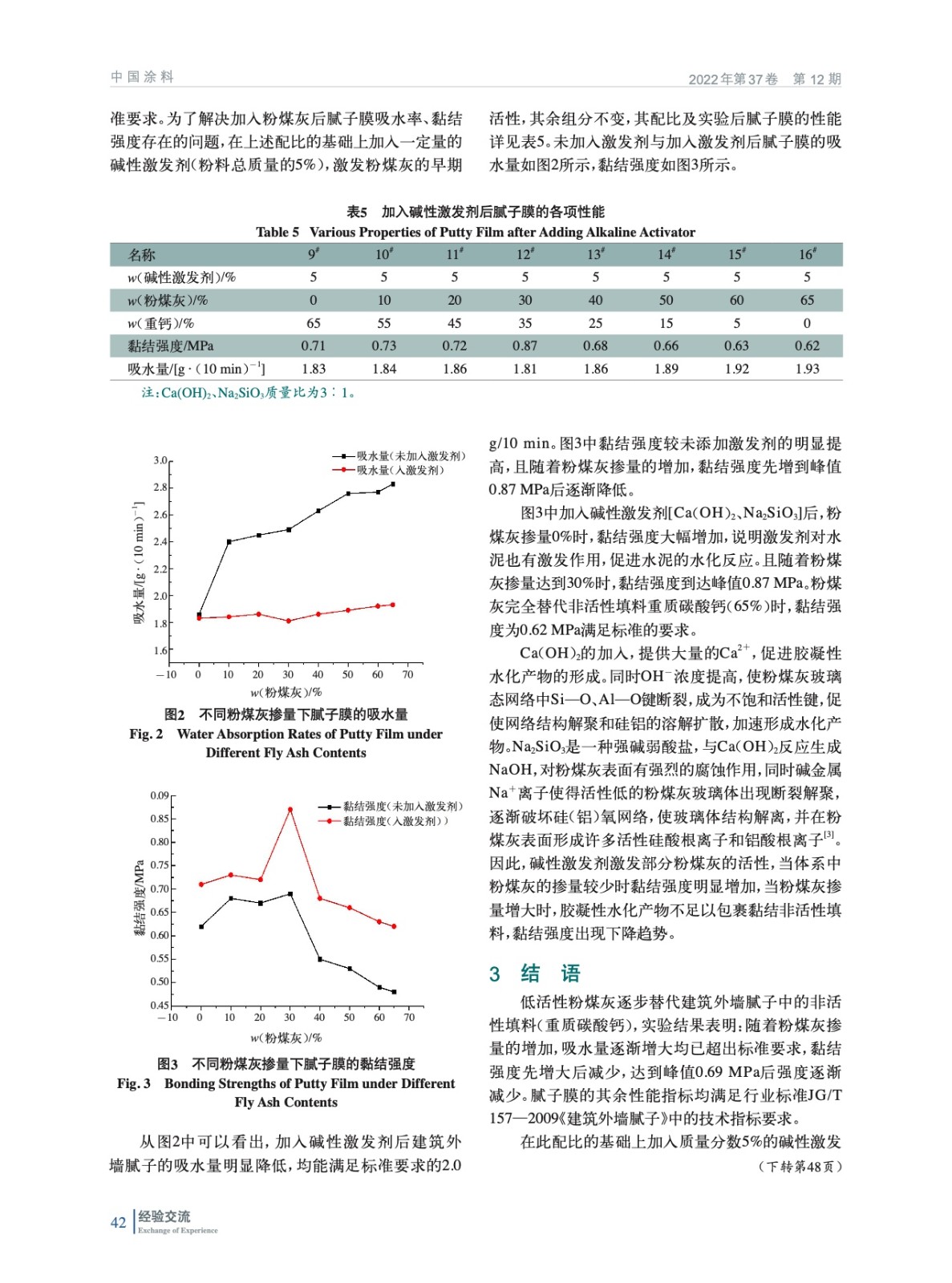

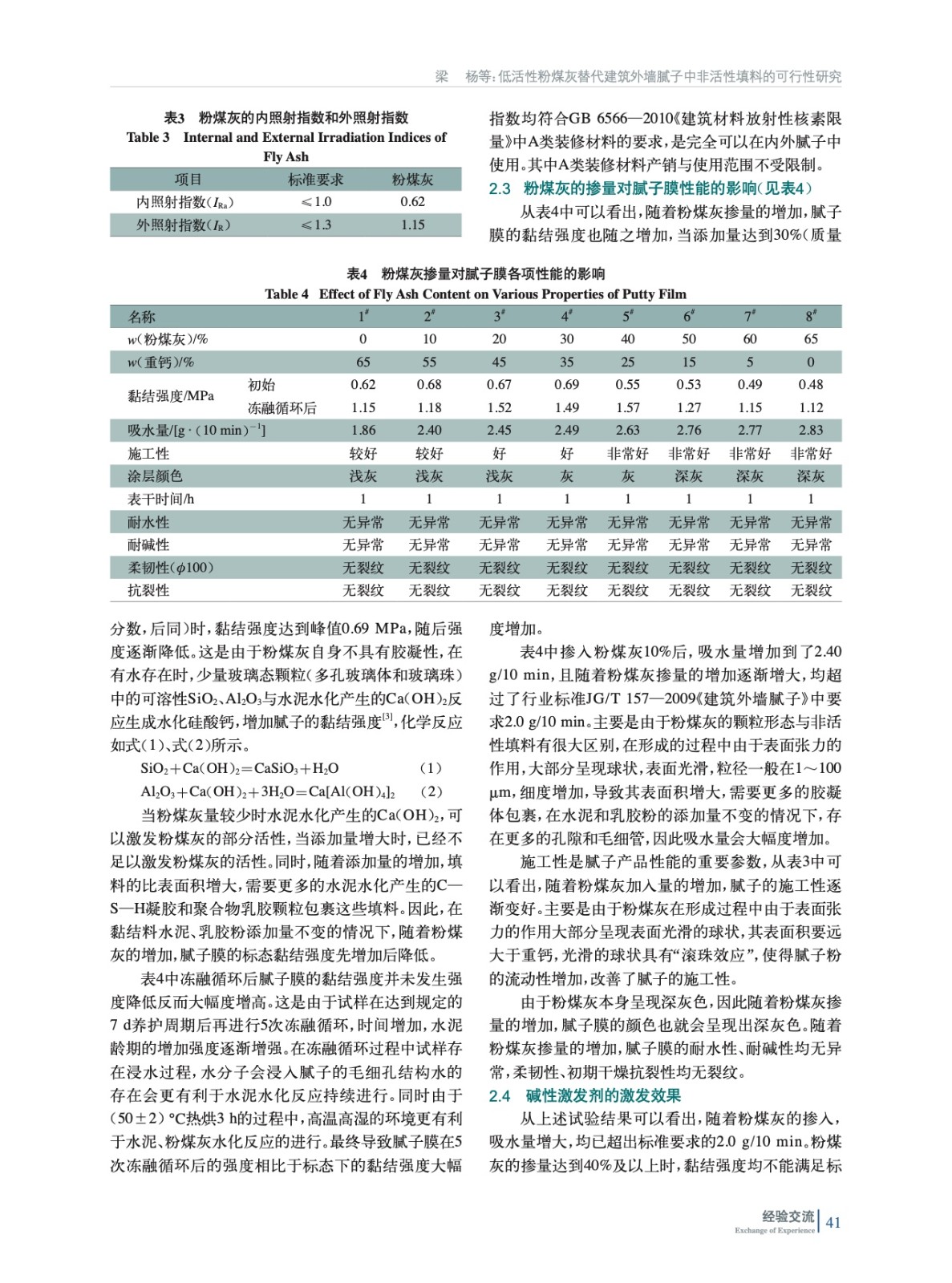

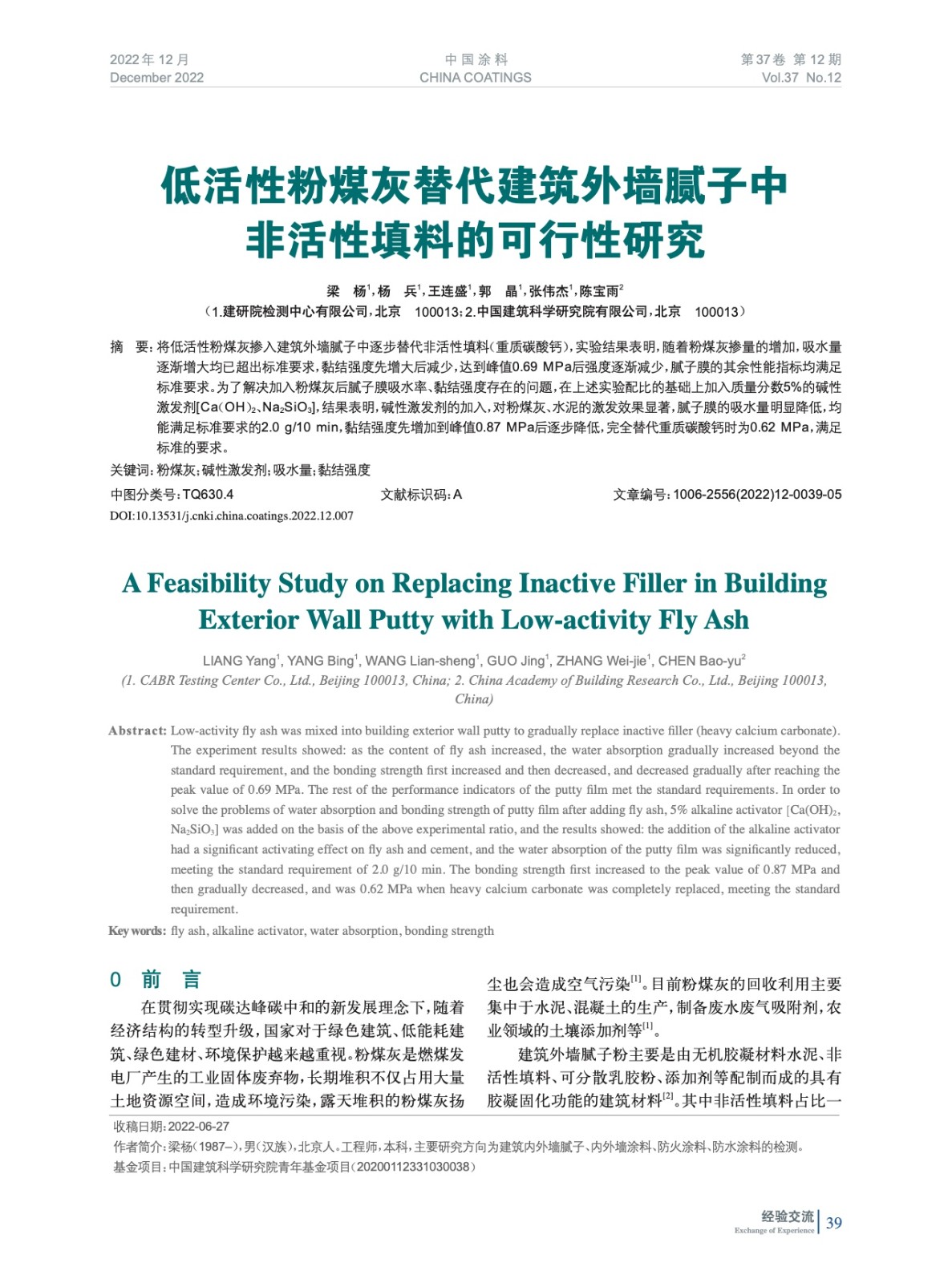

摘要：將低活性粉煤灰摻入建筑外墻膩子中逐步替代非活性填料（重質(zhì)碳酸鈣），實驗結果表明，隨著粉煤灰摻量的增加，吸水量逐漸增大均已超出標準要求，黏結強度先增大后減少，達到峰值0.69 MPa后強度逐漸減少，膩子膜的其余性能指標均滿足標準要求。為了解決加入粉煤灰后膩子膜吸水率、黏結強度存在的問題，在上述實驗配比的基礎上加入質(zhì)量分數(shù)5%的堿性激發(fā)劑[Ca(OH)2、Na2SiO3]，結果表明，堿性激發(fā)劑的加入，對粉煤灰、水泥的激發(fā)效果顯著，膩子膜的吸水量明顯降低，均能滿足標準要求的2.0 g/10 min，黏結強度先增加到峰值0.87 MPa后逐步降低，完全替代重質(zhì)碳酸鈣時為0.62 MPa，滿足標準的要求。
