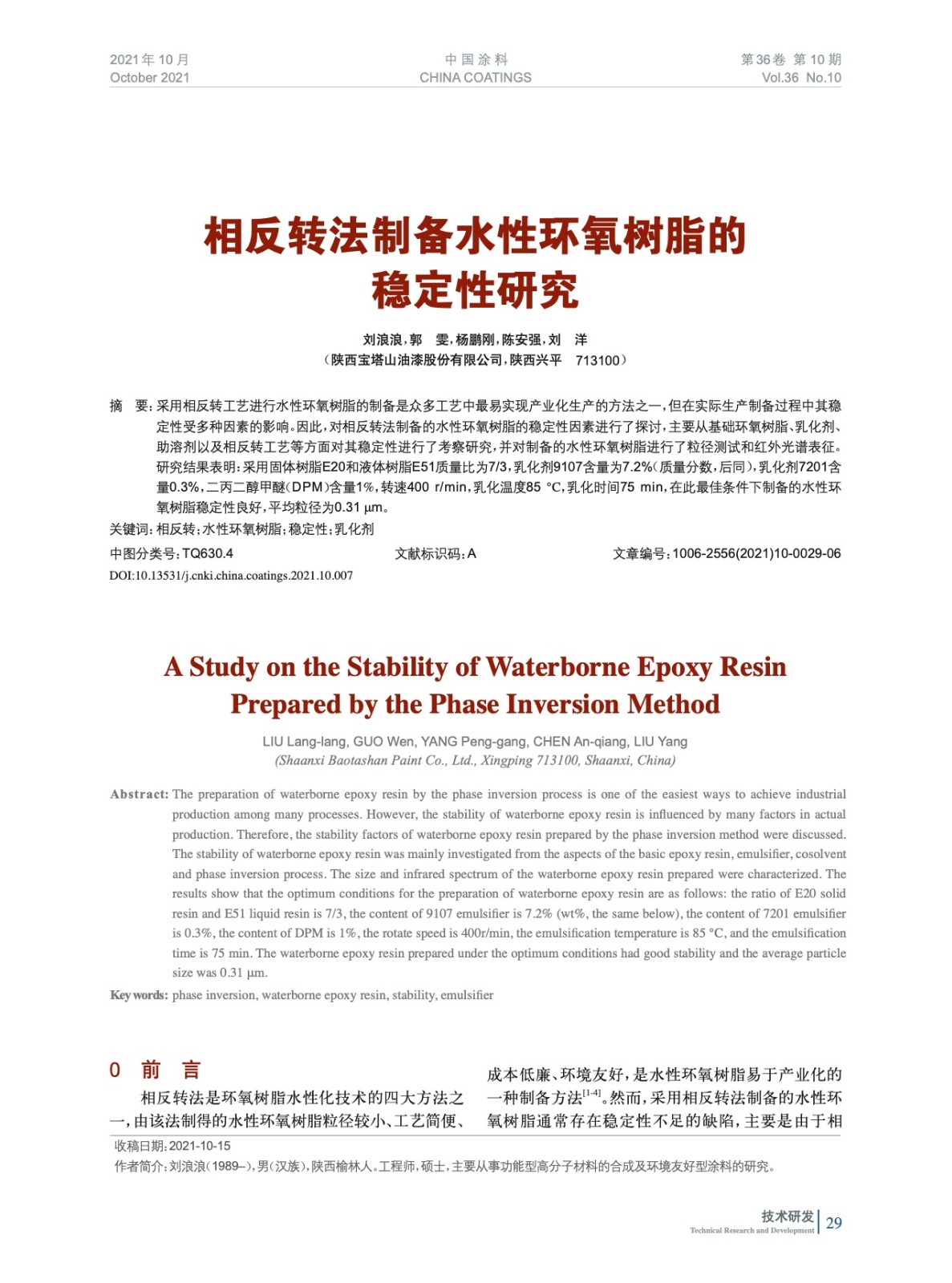

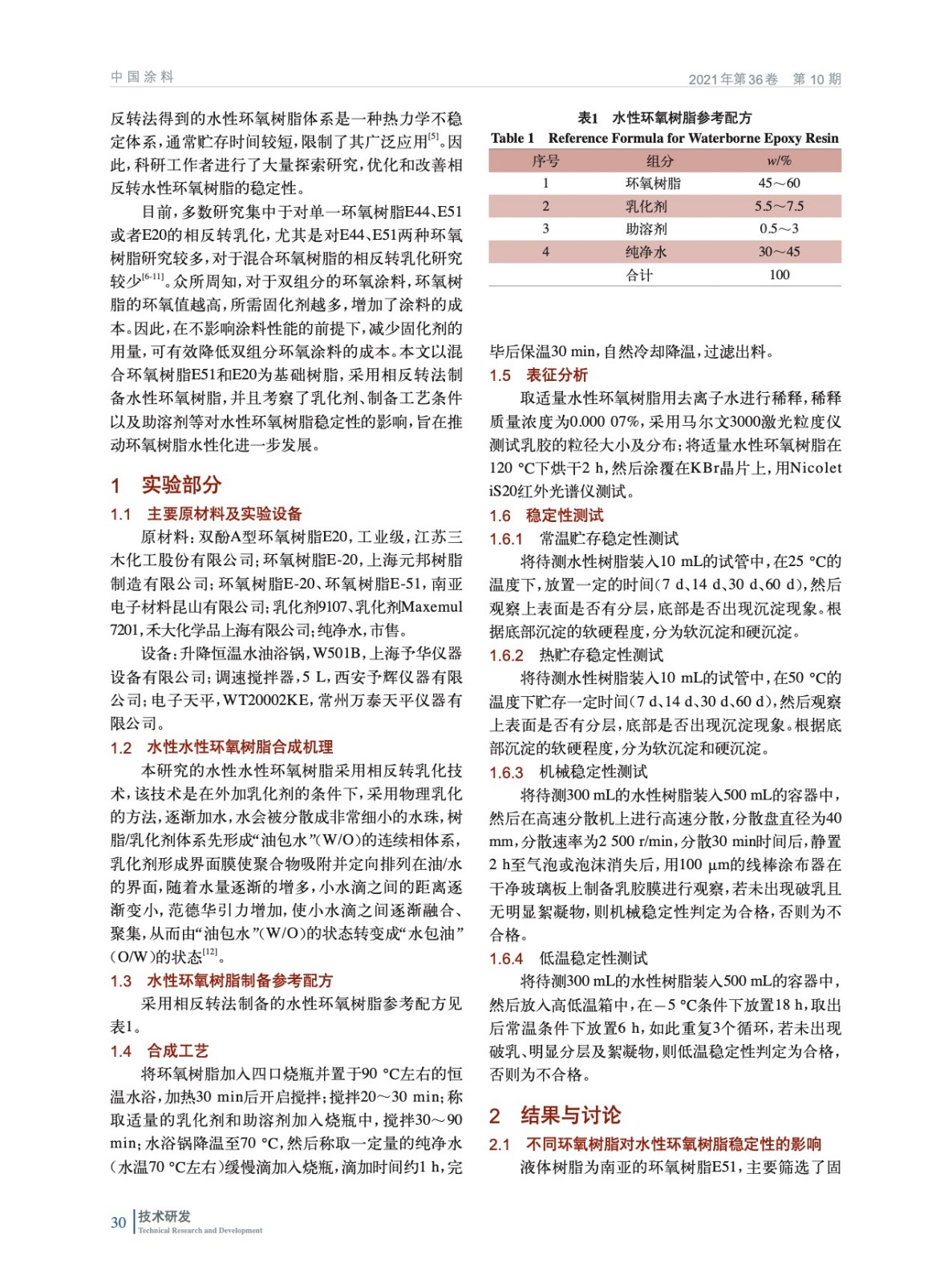

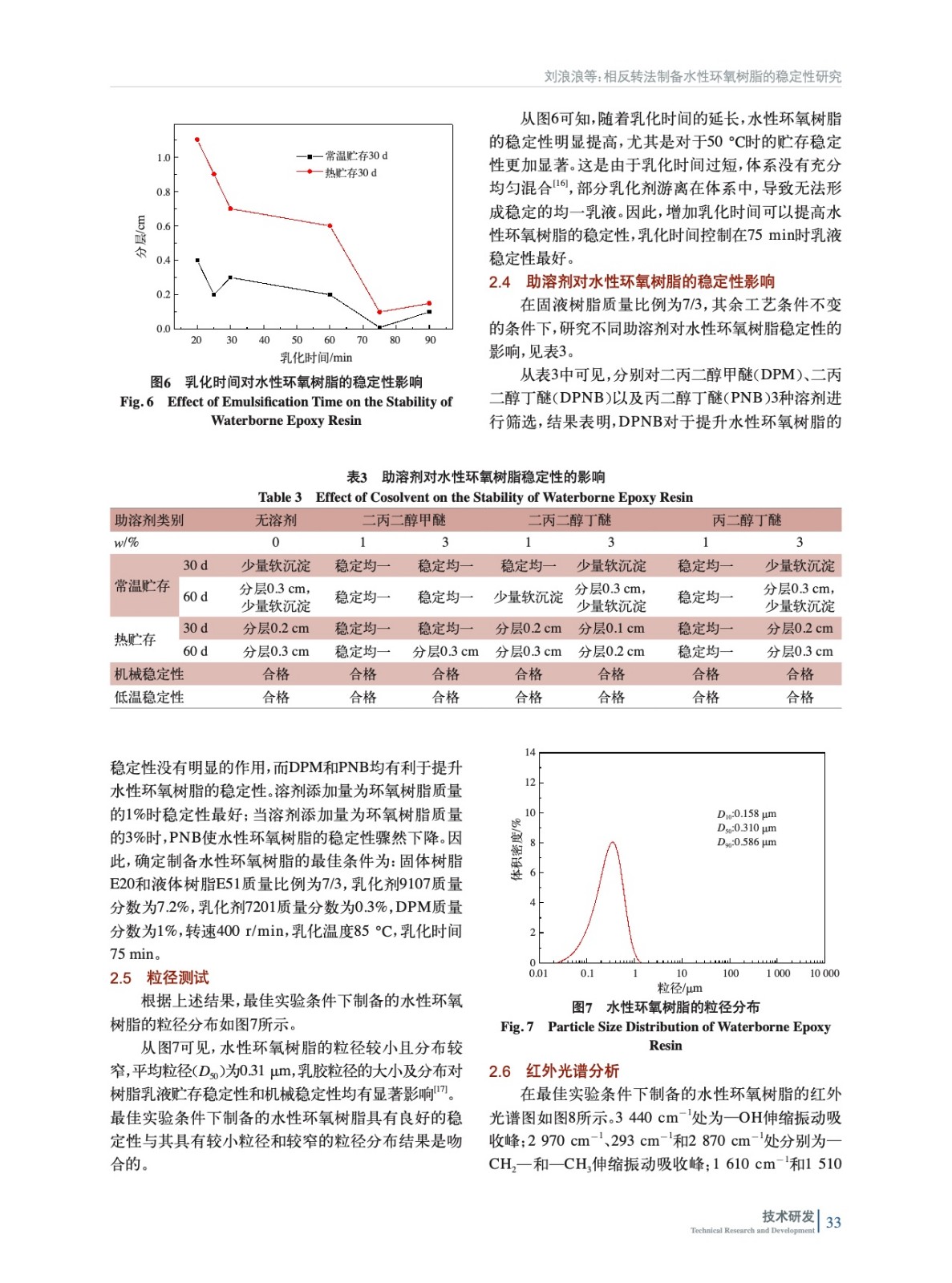

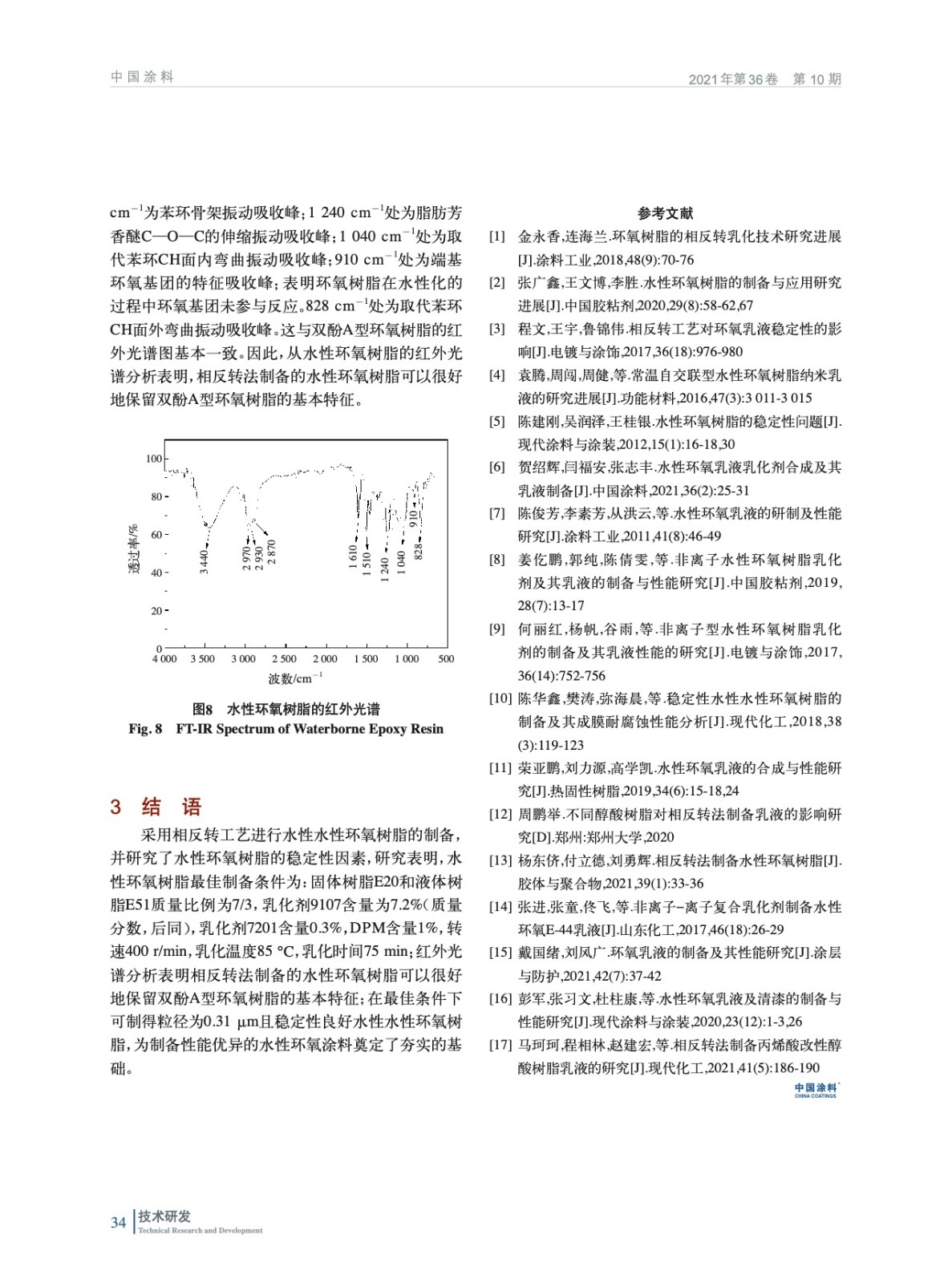

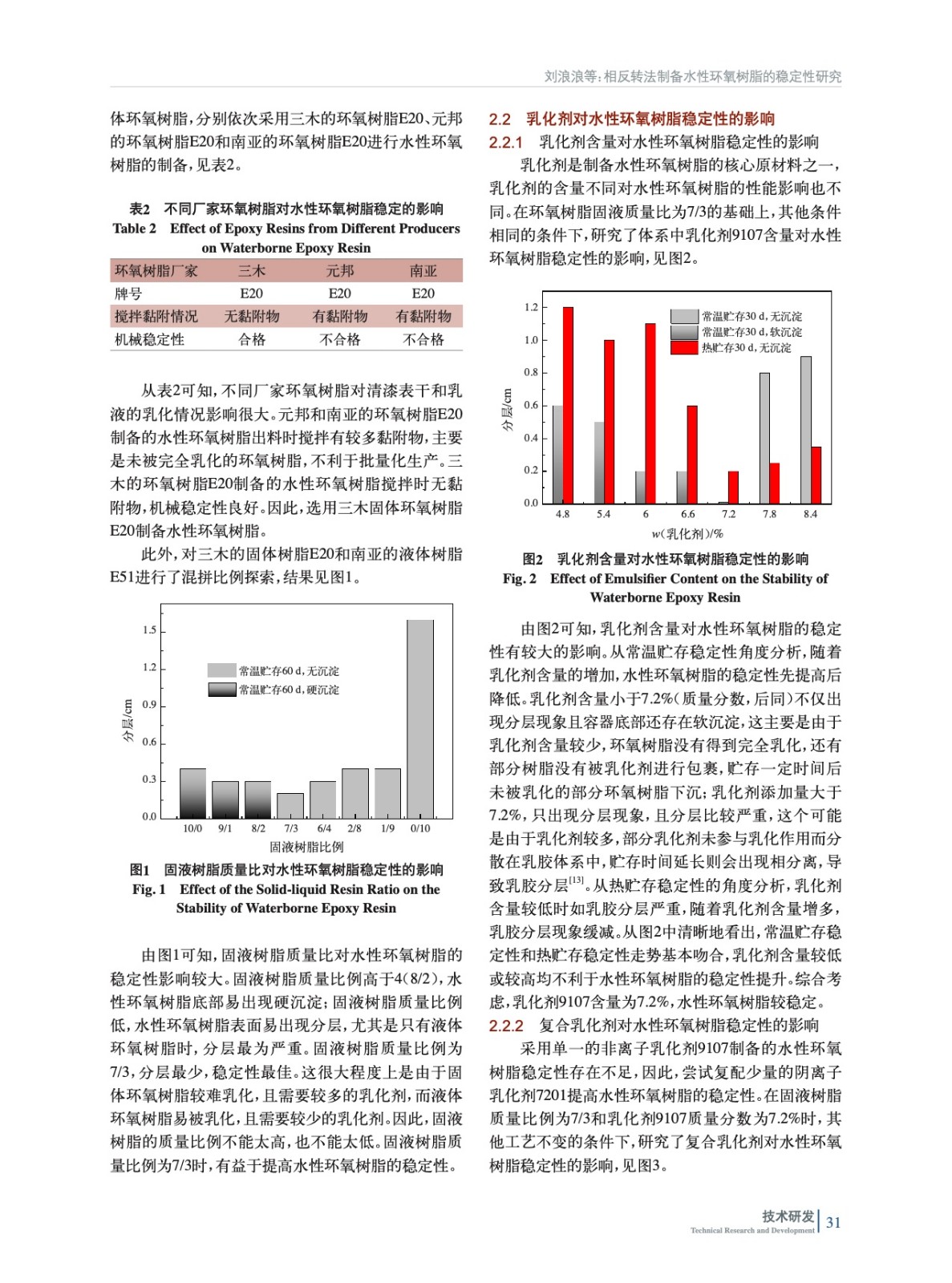

摘要：對相反轉(zhuǎn)法制備的水性環(huán)氧樹脂的穩(wěn)定性因素進行了探討，研究結(jié)果表明：采用固體樹脂E20和液體樹脂E51質(zhì)量比為7/3，乳化劑9107含量為7.2%，乳化劑7201含量0.3%，二丙二醇甲醚含量1%，轉(zhuǎn)速400 r/min，乳化溫度85 ℃，乳化時間75 min，在此最佳條件下制備的水性環(huán)氧樹脂穩(wěn)定性良好，平均粒徑為0.31 μm。
